YZR5190GXFSG80/G6型汕德卡单桥水罐消防车

（汕德卡ZZ5206N471GF5型底盘）

技术规格书

一、整车要求

汕德卡单桥水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载液量8.0方，水罐材质为优质碳钢板，水罐内部做防腐处理，该车装备进口希尔CB10/60-MBP消防泵，进口阿密龙PSKD50ZB-5177F型遥控炮。

二、 整车主要参数

外廓尺寸：8730x2510x3430mm

最大总质量：19300kg

额定质量：8000kg

整备质量：10850kg

最高车速：95km/h

水泵额定流量：60L/s@1.0MPa

水炮额流量：50L/s（流量自动可调）

水炮射程：≥70m（水）

接近角/离去角：16°/11°

三、 底盘主要参数

型     号：ZZ5206N471GF5 汕德卡单桥国Ⅵ底盘

驱动型式：4×2

轴    距：4700mm

最高车速：110km/h

发动机型号：MC07H.35-60

额定功率：257KW

总 质 量：20100kg

四、 驾驶室

结    构：平头、四开门双排驾驶室，后排座位选装4具空气呼吸器托架。

座位设置：前排2人（含驾驶员）+后排4人

设    备：除原车设备外，加装有100W警报器、取力器控制开关及警灯控制盒。

五、 容罐

容    量：水8000L

材    质：水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板4mm碳钢板，水罐侧板及封板3mm碳钢板，水罐顶板3mm碳钢花纹板；

结    构：钢板焊接式，内设防荡板

设    备： 2 1个人口盖，带有快速锁紧及开启装置

           2 1个液位指示计

2 1个排污口，手动阀控制

2 1个溢流装置

技术要求：符合XF39《消防车消防要求和试验方法 》的有关规定

六、消防泵

型　 号：CB10/60-MBP美国希尔消防泵

流    量：60L/s

压    力：1.0Mpa

最大吸深：7m

引水时间：≤50s

真空泵形式：电动滑片泵

安装形式：后置式

材   质：青铜叶轮耐磨损，17-4PH不锈钢泵轴，机械密封，铸铁泵体及泵盖

七、 管路系统

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路：设有1个DN150的罐出水管路，水由罐体进入消防泵，装有1只DN150气动蝶阀，通过DN150挠性接头连接水罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接150吸水管，内扣式管牙接口；

出水管路： ※ 消防泵左右各有1个DN80及1个DN65的常压出水口；

※ 1个DN80的炮管路，采用DN80挠性接头，用DN80气动蝶阀控制。

注水管路： ※左右各一个DN65外注水口；

            ※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水，采用DN65气动

蝶阀控制；

放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、取力器

     型    式：夹心式(全功率)

     操    纵：电磁阀控制（电动操控）

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

九、消防炮

 型   号：阿密龙PSKD50ZB-5177F型遥控炮

特  点：采用Can总线控制形式， IP67防护等级的插接系统，安装方便；消防炮程序可编程，可根据用户需求设定消防炮的程序，可现场编程避障，有效避免与车顶的各种装备干涉；355°范围内任意设置自摆角度； 自摆角度最大可达355°； 自摆设置简单, 通过一个键就可以设置; 自摆的同时，仍可调节俯仰角度和开花直流状态；一键归位和一键展开功能；设置USB端口可现场更新程序。

流   量：16-50L/s（自动调节）

射    程：≥70 m(水)

压    力：最大工作压力1.6MPa

十、 器材箱

材   质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构：全钢框架焊接结构，车身左右侧各有1扇铝合金卷帘门，后泵房左右及后侧各1扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。

器材布置原则

v  按战斗编成和战斗展开设计器材集成；

v  按人体工程学原理设计各种器材托架；

v  按使用逻辑关系和使用频率放置器材；

v  站在地面或踏板上2个动作内取用任何器材。

十一、翻转踏板

材    质: 优质Q235钢材；蒙皮为铝合金板（阳极氧化处理）。

结    构：采用铰链和门止口双重锁定，安全可靠。

十二、 电器系统

※ 驾驶室顶部配备1.6米长排豪华红红LED警灯。

※ 整车后顶部安装50W LED消防探照灯1个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。

十三、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合GB7956的规定；

3、 液罐质量符合XF39的规定;

4、 整车外观美观大方,平整度符合XF39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十四、 随车文件

1） 底盘使用说明书          7）底盘号码拓印件

2） 底盘维修手册            8）消防车使用说明书

3） 底盘质量保修卡          9）消防车消防器材清单

4） 底盘合格证              10）消防车合格证

5） 随车工具清单            11）消防车跟踪服务卡

6）发动机号码拓印件         12）消防车交接清单

十五、 器材配置：

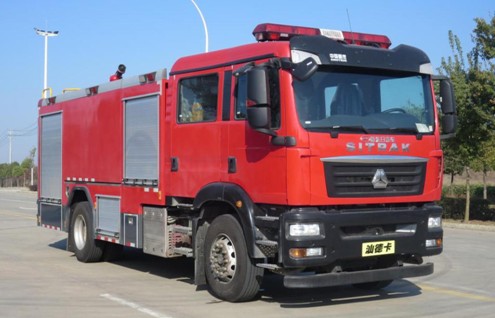

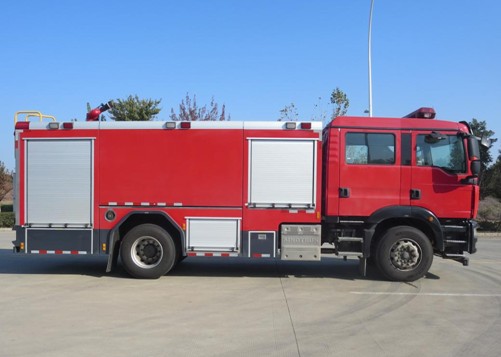

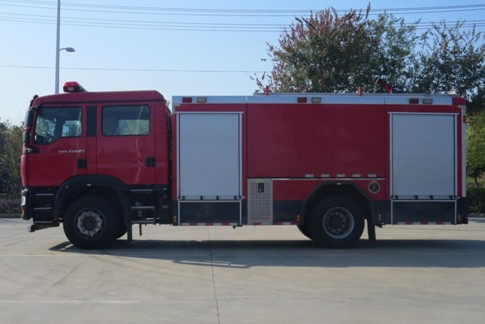

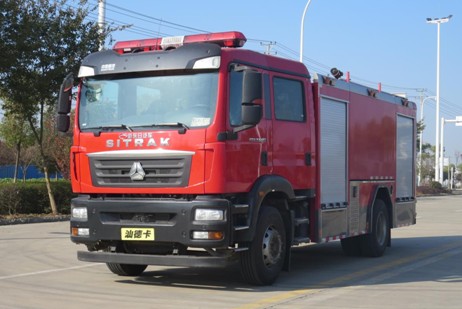

十六、 多方位图片
